Při montáži na hydroizolaci není možné kotvit hranoly do podkladu. Aby se zabránílo pohybu podkladních hranolů je nutné rošt kotvit ke stavitelným podložkám (terčům). V tomto případě je potřeba mít nad hydroizolací prostor pro skladbu terasy v minimální výšce 9-13cm (závisí na typu terasového prkna a podkladního hranolu). Pokud nemáme dostatečnou výšku pro skladbu terasy, lze jako náhradní řešení použít montáž na křížový rošt (kolmo na sebe pokládané hranoly navzájem prošroubované). I v tomto případě je však nutné mít pro skladbu terasy minimální výšku 8 cm (pro nejnižší podkladní hranol a terasové prkno).
Postup montáže:

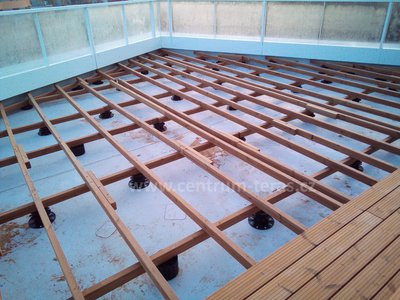

- pokládka podkladních hranolů na stavitelné podložky (terče)
- kotvení podkladních hranolů k hlavám terčů
- vyrovnání roštu pomocí závitu na stavitelných podložkách
- montáž terasových prken kolmo na podkladní hranoly pomocí skrytých nerezových spon a vrutů
- lištování okrajů terasy pomocí rohových lišt, lemovacích desek či terasových prken
Projektová dokumentace (137,6 KB)
Na co dát pozor?
- dodržení roztečí mezi jednotlivými stavitelnými podložkami (dle typu podkladního hranolu)
- středy podkladních hranolů musí být od sebe vzdáleny max. 35cm
- při kotvení podkladních hranolů do terčových hlav musí být dodržena diletace mezi jednotlivými hranoly na sebe navazujícími a také mezi hranoly a pevnými předměty (fasáda, sloupy...)
- konce terasových prken musí být vždy podloženy podkladním hranolem bez ohledu na dodržení roztečí 35cm
- terasová prkna musí být kotvena pomocí nerezových spon a vrutů vždy ke každému podkladnímu hranolu (max. v rozestupu 35cm a na koncích prken)
- při montáži terasových prken musí být dodržena diletace mezi jednolivými prkny a dále také mezi prkny a pevnými předměty (fasáda, sloupy...)

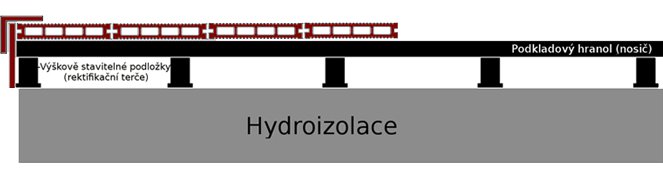

Řez terasou na hydroizolaci - montáž pomocí stavitelných terčů
